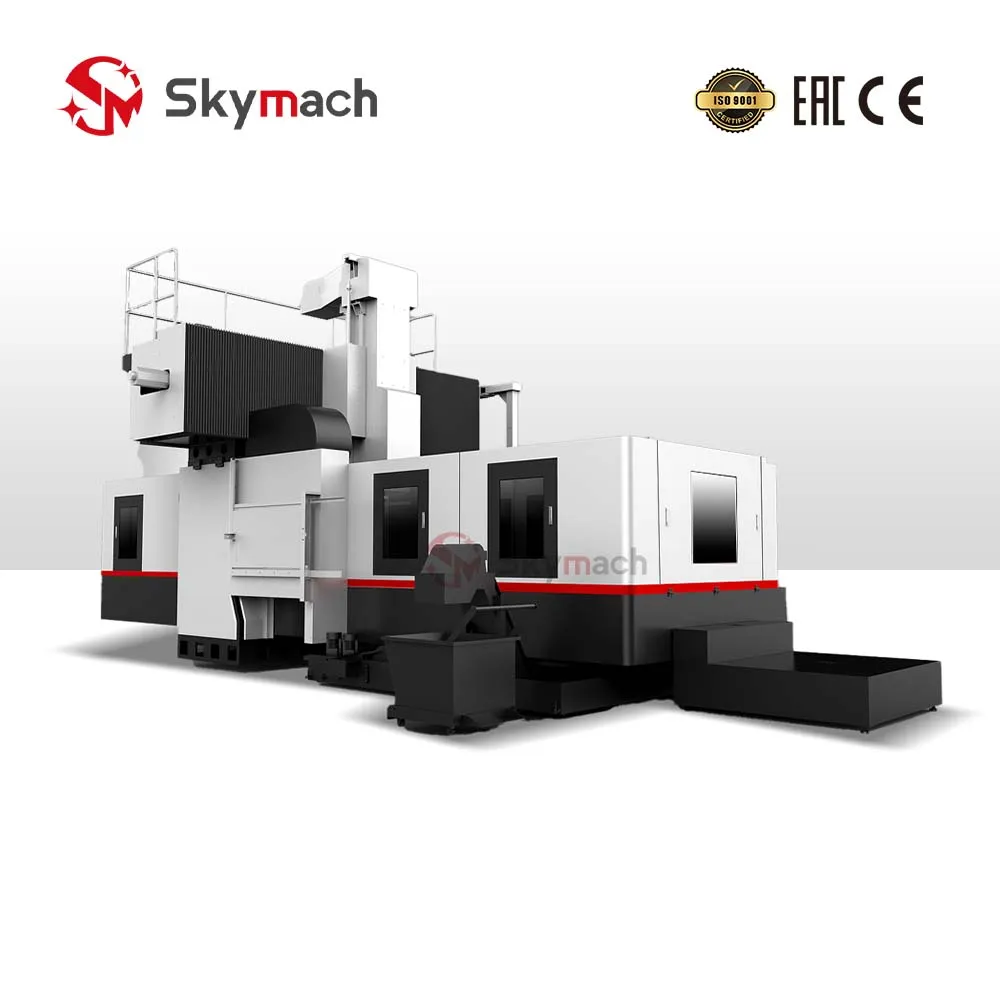

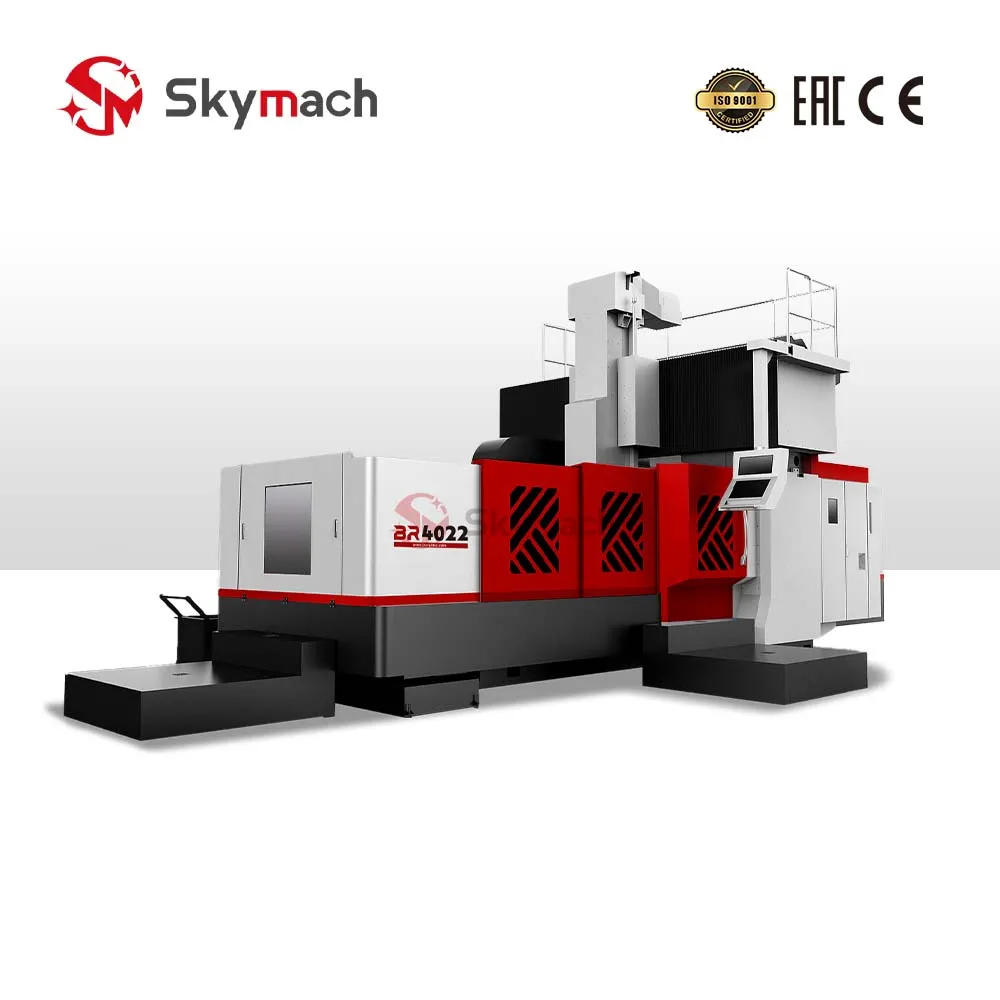

El Centro de Mecanizado Tipo Pórtico CNC Skymach BR4022 (serie GMC4022) es una máquina-herramienta de doble columna y puente fijo diseñada para el fresado de alta precisión y arranque intensivo de viruta en matrices de estampación para automoción, piezas estructurales para el sector aeroespacial, carcasas de equipos de energía y bases para maquinaria pesada.
Fabricado sobre una estructura de fundición HT300 estabilizada con una masa total de 43,0 toneladas (43000 kg), el modelo BR4022 combina una amplia mesa de 2000 x 4000 mm, una capacidad de carga de 12,0 toneladas, recorridos de 4000 x 2200 x 1000 mm, un husillo BT50 de 6000 RPM (18,5 kW) y un almacén de 30 herramientas tipo brazo, garantizando máxima rigidez y precisión geométrica.
Capacidad y Rendimiento de Mecanizado

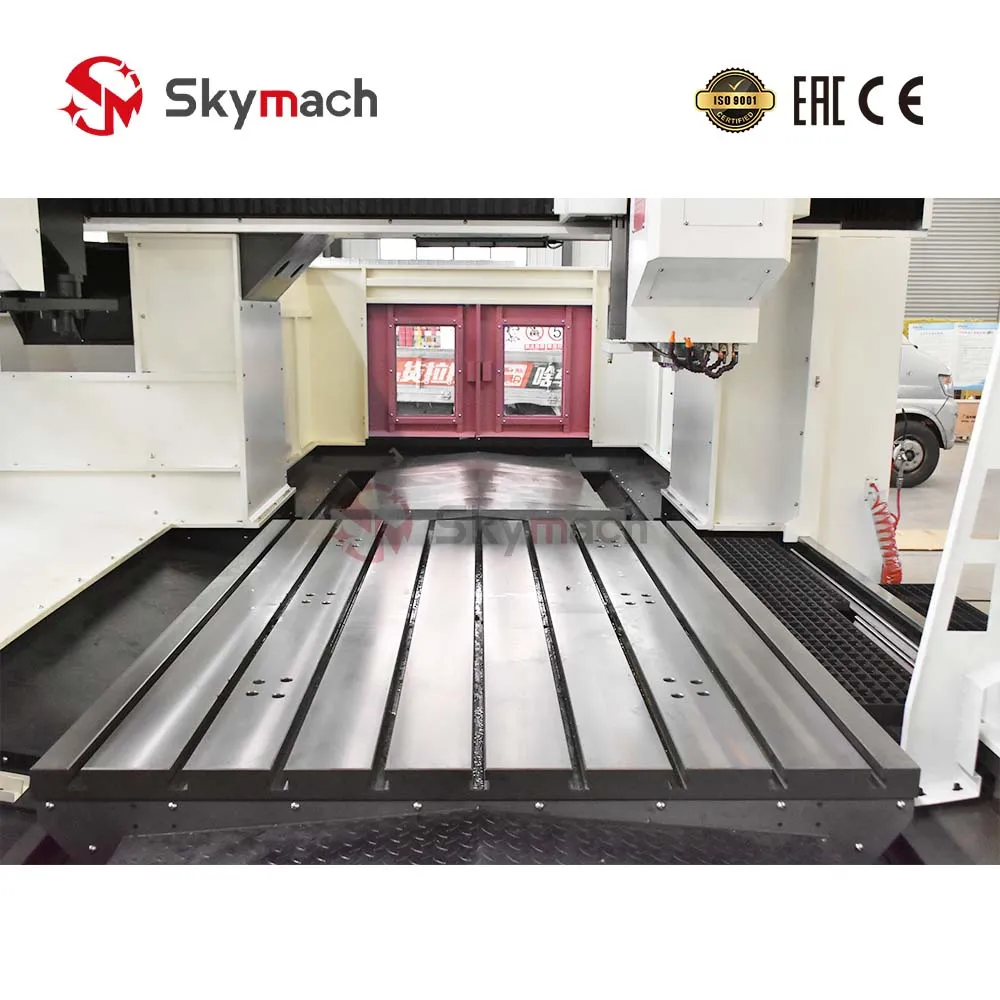

- Mesa Rectificada de 2000 x 4000 mm: Soporta grandes moldes de inyección, troqueles y placas pesadas de hasta 12,0 toneladas.
- Amplios Recorridos XYZ: Carrera de 4000 mm en X, 2200 mm en Y (con opción de recorrido secundario hasta 2700 mm) y 1000 mm en Z para mecanizado de piezas de gran formato en una sola atada.

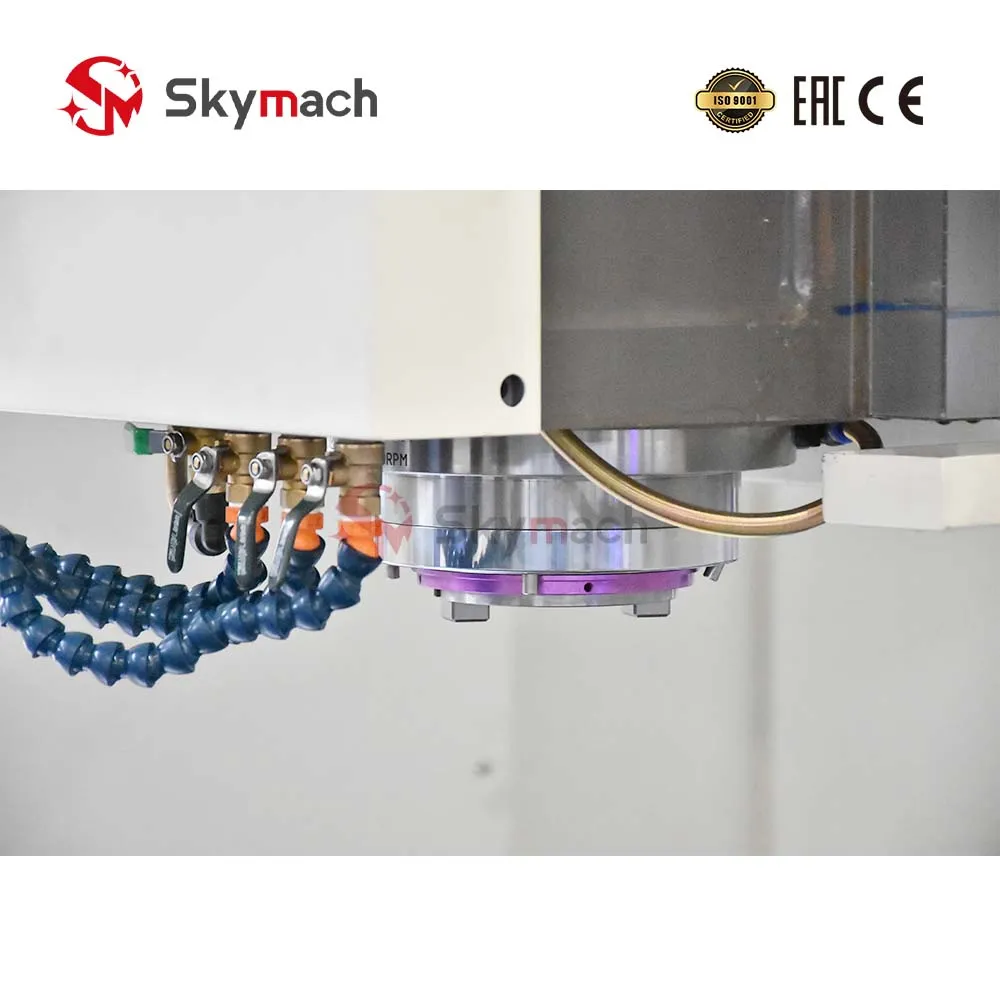

- Husillo BT50 de Gran Par: El motor de 18,5 kW entrega gran par de desbaste a bajas revoluciones y rotación suave hasta 6000 RPM para acabado superficial fino.
- Cambiador ATC de 30 Herramientas: Minimiza tiempos muertos y asegura secuencias continuas de mecanizado multiproceso.
Rigidez Dinámica y Alta Precisión
- Pórtico Monobloque Simétrico: Disipa de forma uniforme los esfuerzos de corte multi-eje, manteniendo tolerancias micrométricas constantes.
- Guías Lineales de Rodillos: Aseguran un posicionamiento de X/Y ±0,0075 mm, Z ±0,015 mm y repetibilidad de ±0,005 mm.

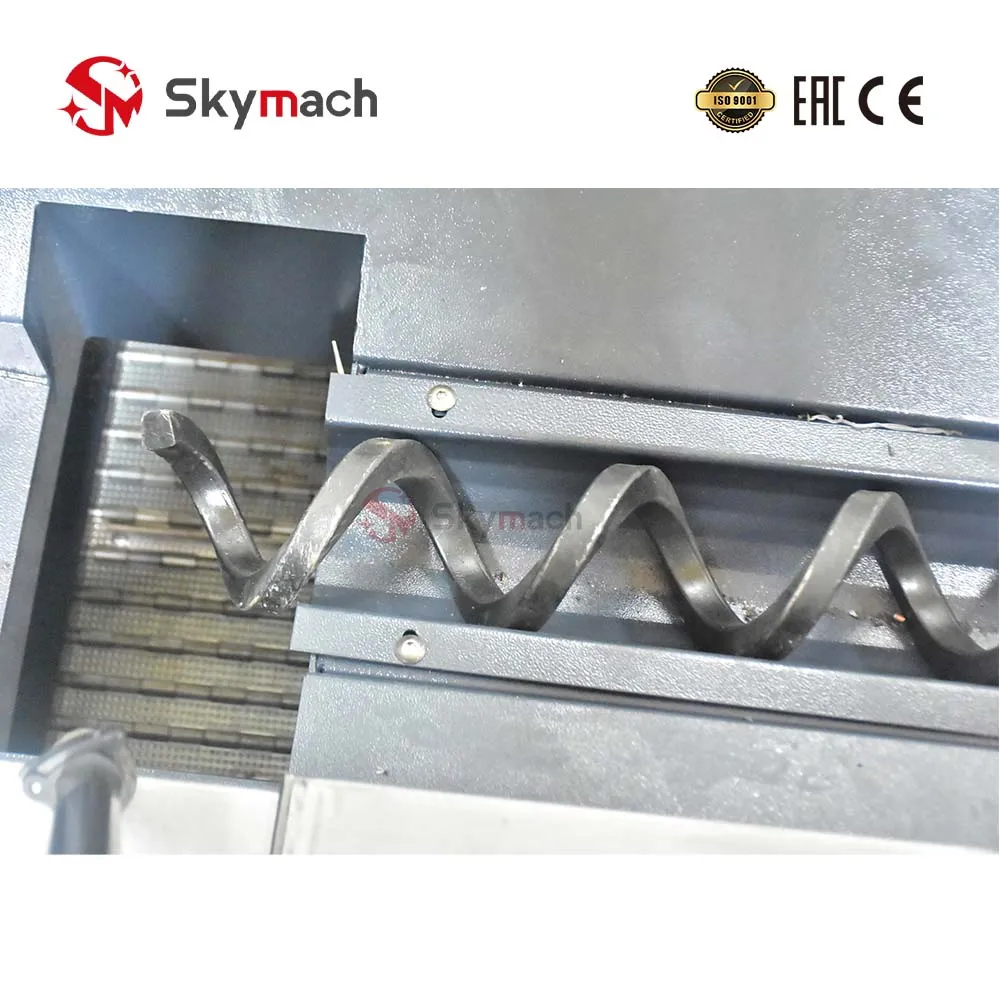

- Evacuación Automática de Viruta: Sinfines gemelos longitudinales y transportador exterior de placas articuladas para un funcionamiento continuo y limpio.
Parámetros técnicos
| Modelo | BR4022 |
|---|---|
| Dimensiones de la Mesa (An x L) | 2000 x 4000 mm |
| Recorrido Eje X | 4000 mm |
| Recorrido Eje Y | 2200 mm (Recorrido secundario 2700 mm) |
| Recorrido Eje Z | 1000 mm |
| Ancho del Pórtico / Altura de Paso | 2300 mm |
| Carga Máx. sobre Mesa | 12,0 t (12000 kg) |
| Distancia de Nariz de Husillo a Mesa | 280 - 1280 mm |
| Especificación de Ranuras en T | 9-28 x 200 mm |
| Cono del Husillo | BT50 / 200 |
| Velocidad del Husillo | 6000 rpm |
| Velocidad de Avance Rápido | 12 m/min |
| Velocidad de Avance de Corte | 8 m/min |
| Potencia del Motor Principal | 18.5 kW |
| Capacidad del Almacén de Herramientas | 30 herramientas (Disco con brazo ATC) |
| Precisión de Posicionamiento | X/Y ±0.0075 mm, Z ±0.015 mm |
| Repetibilidad de Posicionamiento | ±0.005 mm |
| Dimensiones Totales (L x An x Al) | 12750 x 5940 x 5100 mm |
| Peso de la Máquina | 43,0 t (43000 kg) |
