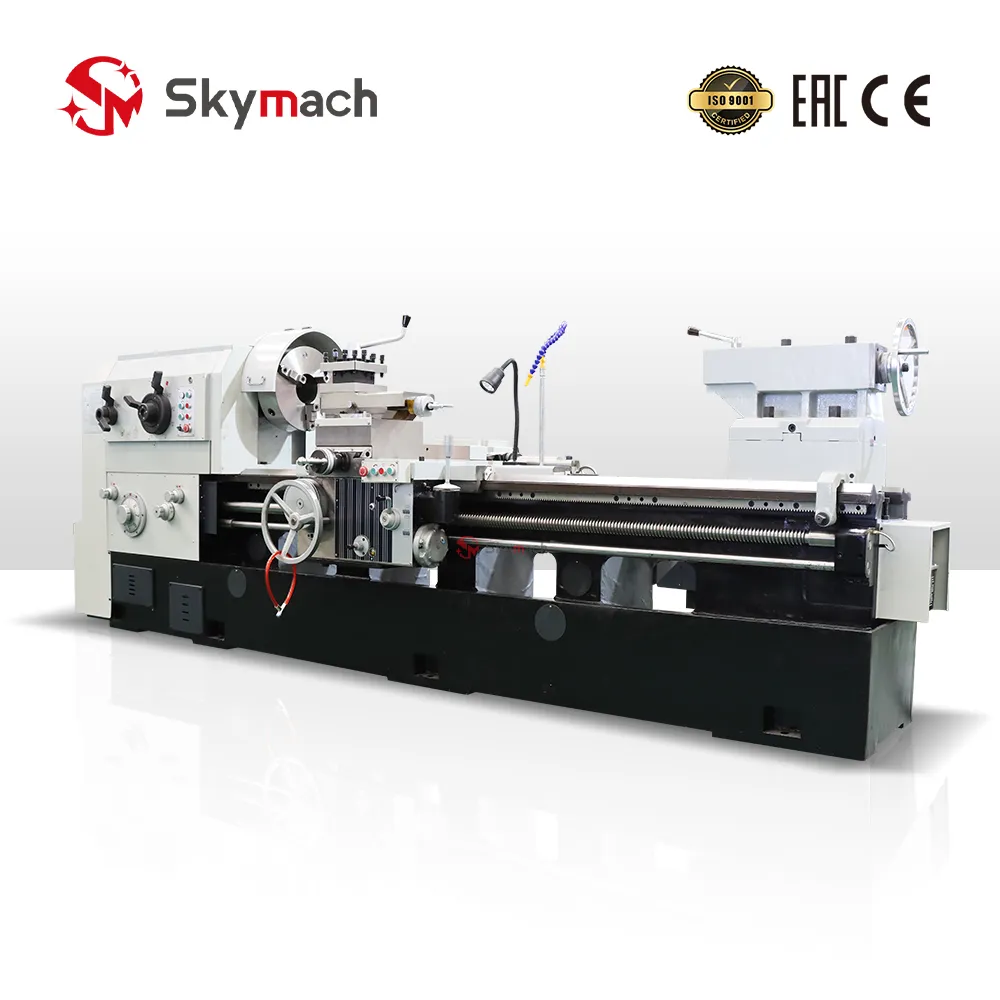

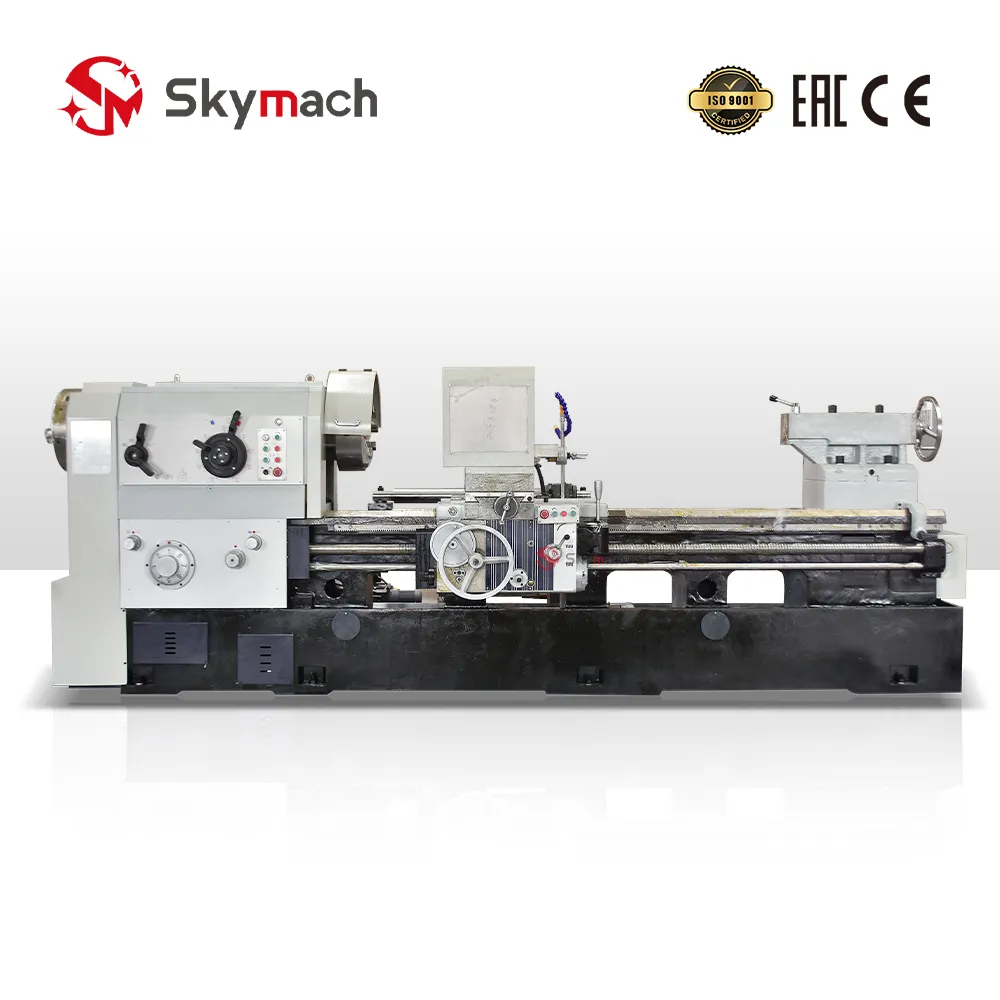

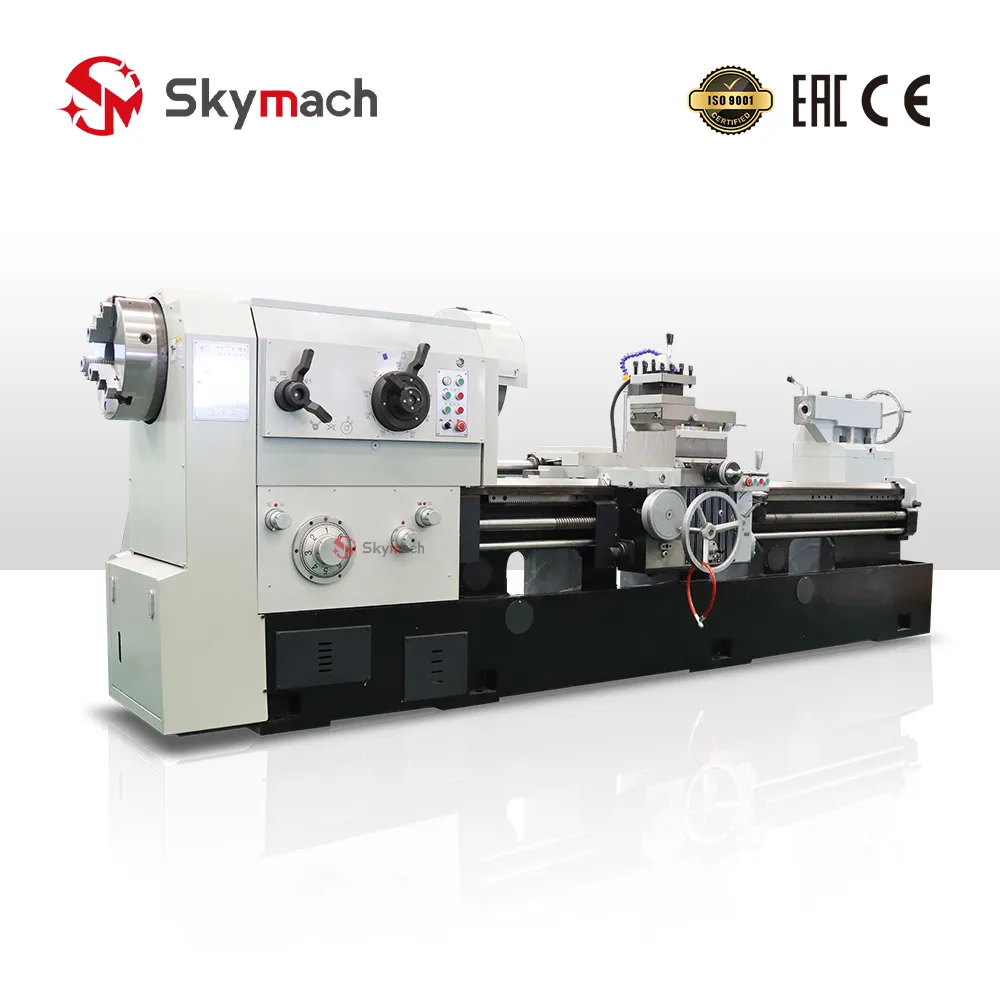

O Torno Mecânico para Serviço Extra Pesado Skymach CW6163B é um equipamento universal para usinagem pesada de metais, projetado para torneamento cilíndrico interno e externo, desbaste pesado de peças forjadas, usinagem cônica, abertura de canais de lubrificação e corte de roscas. Desenvolvido sobre um barramento contínuo maciço de 550 mm de largura, com volteio de 630 mm sobre o barramento e 350 mm sobre o carro transversal, o modelo CW6163B oferece estabilidade estrutural extraordinária, suportando até 3 toneladas (3000 kg) de carga entre pontas.
Equipado com um motor principal de 11 kW de alto torque, transmissão engrenada com 18 velocidades mecânicas (7,5 a 1000 rpm) e uma árvore com nariz ISO A2-11 de grande passagem Metric Φ104 mm / Φ120 mm, o CW6163B destaca-se na usinagem pesada de ferro fundido, aços-liga, materiais não ferrosos e tubulações industriais. A caixa de engrenagens de avanço rápido proporciona compatibilidade total com 50 passos métricos, 26 em polegadas, 53 modulares e 24 DP, além de contar com um motor independente de avanço rápido de 1,1 kW para posicionamento ágil do carro, maximizando o rendimento em caldeirarias, oficinas de usinagem e indústrias de base.
Parâmetros técnicos
| Volteio sobre o barramento | 630 mm |
|---|---|
| Volteio sobre o carro | 350 mm |
| Comprimento máximo usinável | 1500 / 2000 / 3000 mm |
| Largura do barramento | 550 mm |
| Capacidade de carga entre pontas | 3 T (3000 kg) |
| Passagem da árvore | Metric Φ104 mm / Φ120 mm |
| Cone da árvore | Metric Φ120 / MT5 |
| Ponta do fuso | A2-11 |
| Número de velocidades | 18 velocidades à frente |
| Faixa de rotações do fuso | 7,5 - 1000 rpm |
| Placa padrão | Φ315 mm manual de 3 castanhas (Opc. Φ400 mm) |

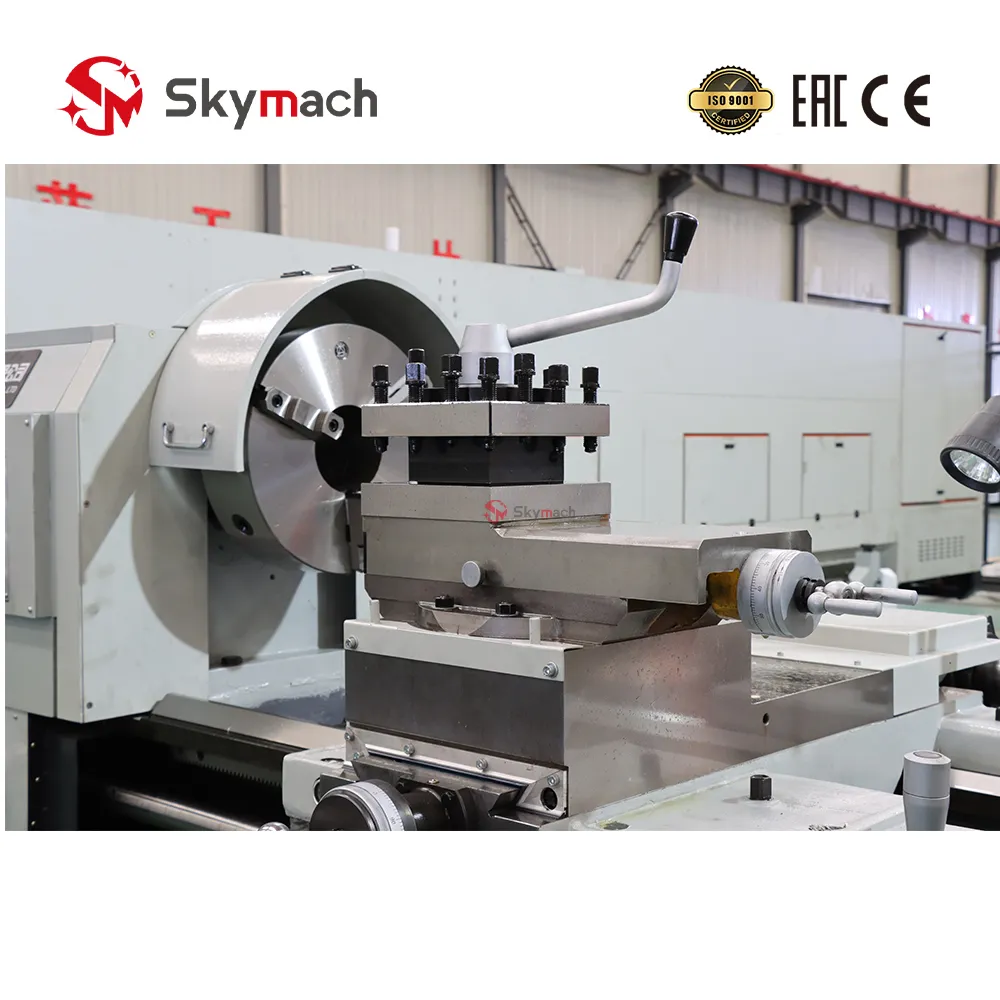

| Seção da ferramenta | 30 x 30 mm (torre de 4 posições) |
| Curso do eixo X | 320 mm |
| Curso do eixo Z | 1350 / 1850 / 2850 mm |
| Gama de avanços eixo X | 64 tipos / 0,05 - 0,912 mm/rot |
| Gama de avanços eixo Z | 64 tipos / 0,1 - 24,3 mm/rot |
| Avanço rápido eixo X | 2300 mm/min |
| Avanço rápido eixo Z | 4000 mm/min |
| Roscas métricas | 50 tipos / 1 - 240 mm |
| Roscas em polegadas | 26 tipos / 14 - 1 fios/pol |
| Roscas modulares | 53 tipos / 0,5 - 120 mm |
| Roscas Diametral Pitch (DP) | 24 tipos / 28 - 1 D.P. |
| Diâmetro da manga do cabeçote móvel | Φ100 mm |
| Cone da manga do cabeçote móvel | MT5 |
| Curso da manga do cabeçote móvel | 250 mm |
| Potência do motor principal | 11 kW |

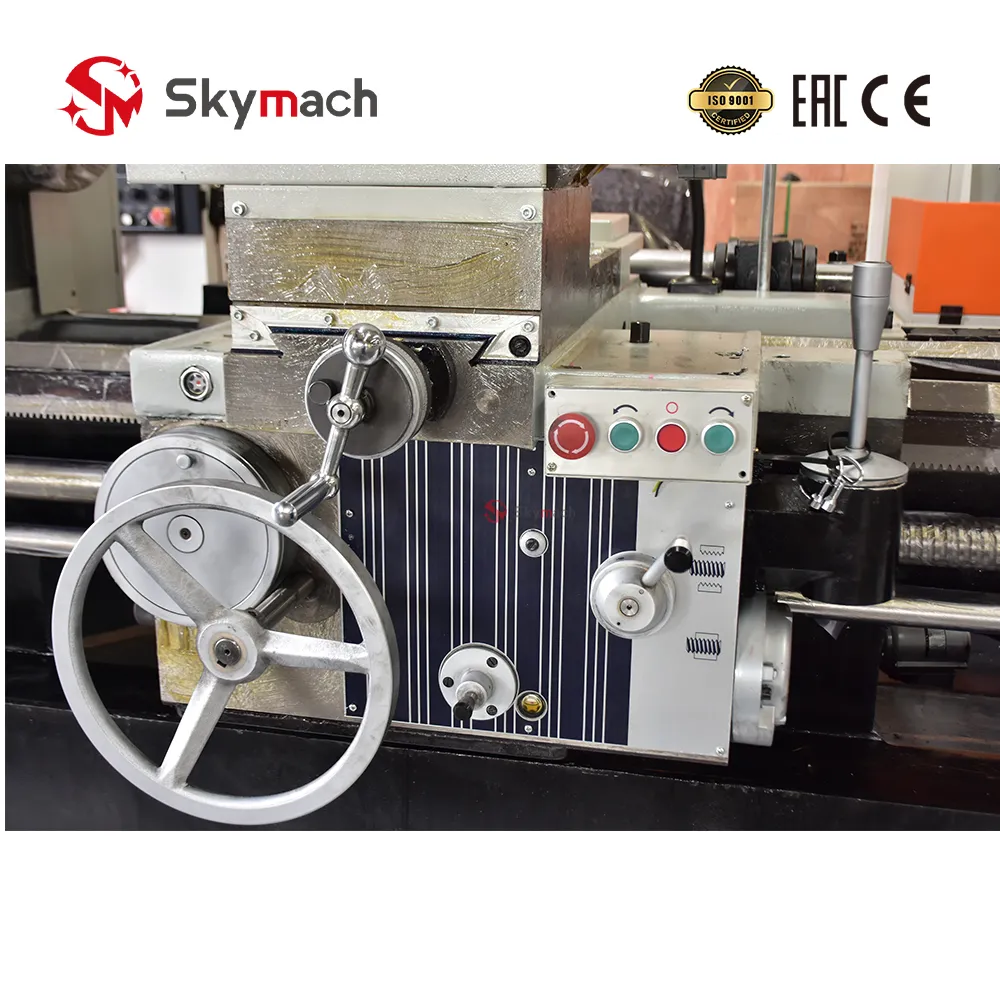

| Motor de avanço rápido | 1,1 kW |
| Motor da bomba de refrigeração | 0,125 kW |
| Dimensões externas (L * A * C) | 3800/4300/5300 x 1400 x 1450 mm |
| Peso líquido da máquina | 3,8 - 4,9 T (3800 - 4900 kg) |
